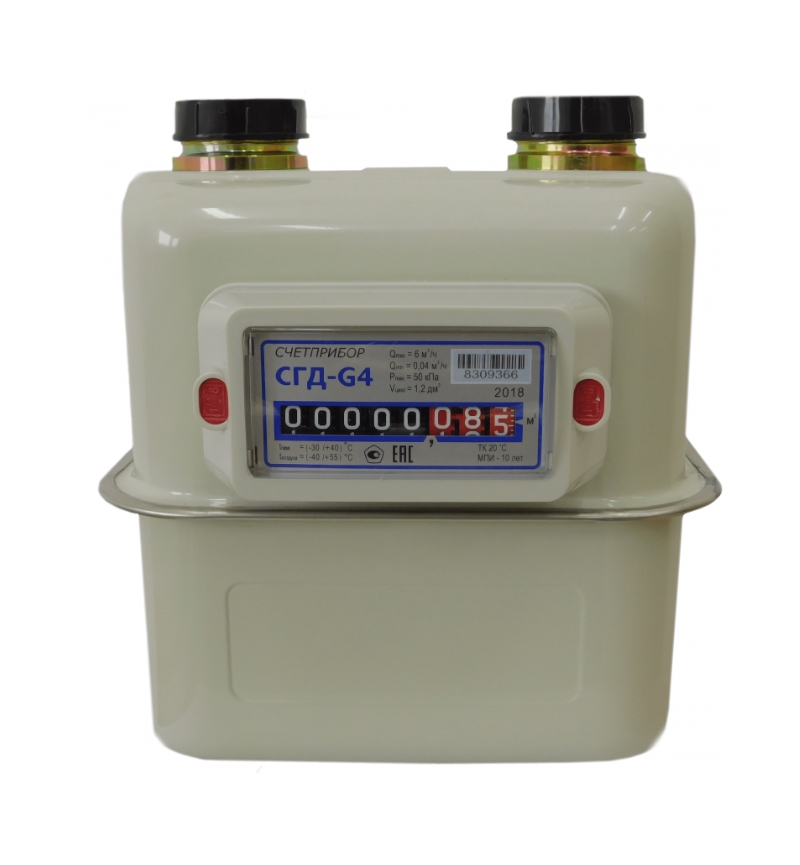

Счетчик газа СЧЕТПРИБОР СГД-G4 правый

Мембранный газовый счетчик СГД-4 производства ЗАО Счетприбор (г. Орёл) является диафрагменным счетчиком и предназначен для измерений объема природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других не агрессивных газов.

Счетчик СГД-4 Орел имеет ПРАВОЕ исполнение с резьбой 1 1/4" и является полным аналогом таких знаменитых приборов учета газа как NPM-G4 и ВК-G4. По потоку газа данная модель является правосторонней (подача газа справа-налево).  Патрубки входа и выхода газа находятся сверху счетчика на расстоянии 110 мм если считать от их центров.

Счетчик газа СГД -G4 Орел состоит из газонепроницаемого корпуса, в который помещен измерительный механизм, и отсчетного устройства (ОУ). Измерительный механизм состоит из камер со встроенными подвижными газонепроницаемыми перегородками (диафрагмами), изготовленными из специальной резино-полистироловой ткани.

Принцип работы счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаѐтся на отсчетное устройство.

Для предотвращения несанкционированного доступа к измерительному механизму и индикаторному устройству счетчик подлежит пломбированию. Места расположения пломб и наклеек с оттиском клейм организаций, выполнивших поверку и установку счетчика, предусматриваются в соответствии с паспортом счетчика.
