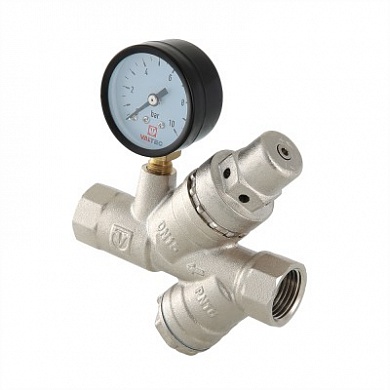

Подпиточный клапан с фильтром и манометром Valtec 1/2" VT.515.N.04
![Подпиточный клапан с фильтром и манометром Valtec 1/2" VT.515.N.04](/bitrix/templates/prom_s1/images/picture.loading.svg "Подпиточный клапан с фильтром и манометром Valtec 1/2" VT.515.N.04")
Подпиточный клапан Valtec VT.515 служит для автоматического поддержания необходимого количества рабочей среды и давления в трубопроводных системах, главным образом – водяного отопления.
Устройство является комбинацией регулируемого редуктора давления, обратного клапана и фильтра механической очистки, оборудовано манометром. При падении давления в обслуживаемой системе ниже настроечного значения клапан открывается и восполняет потери теплоносителя водопроводной водой.
Материал корпуса – латунь марки CW617N, пружин редуктора и обратного клапана – нержавеющая сталь AISI 304, сетки фильтра – стойкая к остаточному хлору нержавеющая сталь AISI 316. Размер ячеек сетчатого фильтро-элемента – 300 мкм. Диапазон шкалы манометра – 1–10 бар, класс точности – 3.
Подпиточный клапан с фильтром и манометром предназначен для применения в системах с максимальной рабочей температурой 130 °С и давлением до клапана 16 бар. Давление на выходе из клапана регулируется в диапазоне 2–5 бар, заводская настройка – 3 бара.
Устройство клапана:
Характеристики от производителя
Рабочее давление, бар: 16Диапазон температур рабочей среды, °C: +5÷+130
Максимальный коэффициент редукции клапана: 1:10
Пределы регулирования давления клапана, бар: 2,0÷5,0
Заводская настройка выходного давления клапана, бар: 3,0
Номинальный расход (при скорости 2 м/с по DIN EN 1567) м3/час: 1,27
Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2016), м3/час: 0,95
Условная пропускная способность (по ГОСТ Р 55023-2012 и ГОСТ 34437- 2018) (100%), м3/час: 1,30
Расход при падении давления от настроечного 1,0 бар, м3/час: 1,7
Пропускная способность при падении давления от настроечного 1,2 бар, м3/час: 1,9
Допустимые отклонения от настроечного давления при резких изменениях входного давления, %: 10
Резьба муфтовых патрубков: G1/2″
Резьба под манометр: Rp 1/8" EN 10226 (ISO 7/1)
Уровень шума на расстоянии 2 м при скорости 2 м/с, дБ: <30
Ремонтопригодность: да
Диапазон шкалы манометра, бар: 1÷10
Размер ячейки сетки фильтроэлемента, мкм: 250
Диаметр манометра, мм: 41
Градиент изменения давления, бар: <0,04
Подключение манометра: нижнее радиальное
Давление открытия обратного клапана, КПа: 2
Тип обратного клапана: пружинный
Средний полный ресурс, циклы: 270000
Гарантия производителя, лет.: 7
Средний полный срок службы, лет: 15
Габаритные размеры:
